installazione del pressostato su Europiccola anni '60





Da quando ho iniziato ad utilizzare quotidianamente una Europiccola anni '60, una delle regole su cui non potevo transigere era il fatto di dover presidiare la macchina da caff finch non usciva vapore dalla valvola,  in modo da spostare l'interruttore da massimo a minimo.

Ho deciso allora di prepararmi una macchina ad hoc, dotata di pressostato,  in modo da evitare di dover gestire manualmente la potenza erogata.

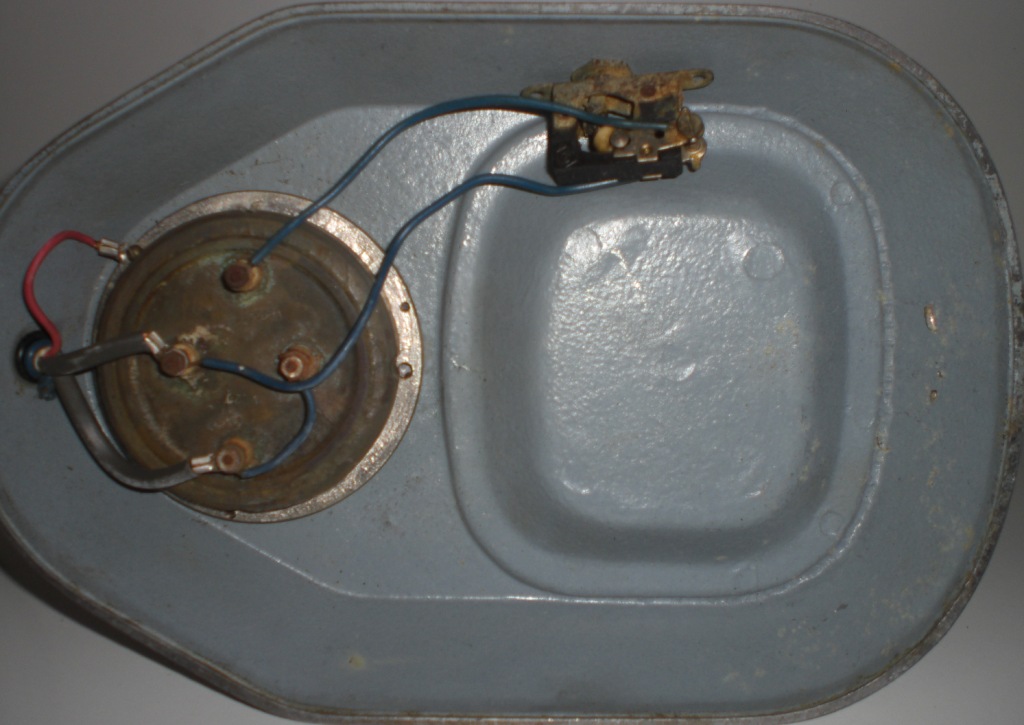

Lo schema elettrico originale fatto in modo da dare corrente all'accensione alla resistenza da 200W (riconoscibile dai poli pi ravvicinati) se l'interruttore in posizione MINIMO e dare corrente ad ambedue le resistenze in posizione MASSIMO.



Lo schema modificato,permette di utilizzare l'interruttore come ON/OFF e tramite l'utilizzo del pressostato, la regolazione della pressione avviene automaticamente, in analogia ai modelli pi recenti. Volendo si pu aggiungere il termostato a protezione della resistenza.



Per realizzare la modifica occorrono:

MATERIALE OCCORRENTE:

  • SPESSORE TRA CALDAIA E BASE

  •  ANELLO IN OTTONE VECCHIO MODELLO (filettatura sottile)

  •  3 VITI PER RESISTENZA

  •  MOLLA CON PALLINA IN PLASTICA

  • RESISTENZA A UN SOLO FILAMENTO (qualsiasi tipo)

  • GUARNIZIONE RESISTENZA

  • PRESSOSTATO (qualsiasi tipo)

  • FILI ELETTRICI







In precedenza avevo smontato completamente la macchina e preparati i pezzi necessari.

dopo aver rimontato il gruppo, ho inserito lo spessore sulla caldaia

ho inserito la base sulla caldaia e ho appoggiato l'anello in ottone (Attenzione a non utilizzare l'analogo spessore sotto l'anello, perch la filettatura residua non sufficiente a consentire l'avvitamento della resistenza)

tramite l'attrezzo apposito

ho avvitato l'anello

 ho avvitato la resistenza e riposizionato il pressostato correttamente

e infine ho preparato e inserito  i fili necessari alla corretta alimentazione della resistenza

prima di provare la macchina ho sostituito la valvola di sicurezza con quella in plastica. Operazione necessaria altrimenti comincia ad uscire vapore prima che la macchina raggiunga la pressione di esercizio. Per poter essere certi della pressione di esercizio raggiunta opportuno montare provvisoriamente un manometro sul vetro livello.

Ed ecco la macchina pronta per essere usata
