A partire dal 1990, sul modello Europiccola non è più possibile
montare il manometro perché La Pavoni ha ridotto il foro dell’attacco superiore
del vetro livello da 12 mm a 11 mm mentre sul listino ricambi è disponibile
soltanto il raccordo manometro da 12 mm.
Per risolvere l’inconveniente sono possibili due
soluzioni:
- usare un raccordo
da 11 mm
- sostituire l’attacco superiore del vetro livello con
quello analogo del modello professional, il cui foro è di 12 mm.
Sui modelli precedenti (riconoscibili dal coprilivello
girevole in metallo e non in plastica) il manometro può essere invece
montato direttamente.
![](../../Faidate/lapavoni/ricambi/DSC_3008%20-%20Copia.JPG)
![prima.JPG](manometro_ep_file/image002.jpg)
|
![dopo.JPG](manometro_ep_file/image004.jpg)
|
PRIMA DELL’INTERVENTO |

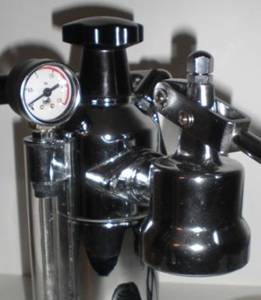

DOPO L’INTERVENTO |
Il manometro consente di tenere sotto controllo il
corretto funzionamento del pressostato e permette una diagnosi immediata
in caso di malfunzionamento dello stesso.
Per
installare il manometro:
![](Faidate/Manometro_europiccola/DSC_4839.JPG)
svitare il tappo, possibilmente battendo con un martello
su un giravite posizionato obbliquo verso l'esterno, in modo da non
rovinare il tappo
![](Faidate/Manometro_europiccola/DSC_4840.JPG)
inserite la guarnzione
![](Faidate/Manometro_europiccola/DSC_4841.JPG)
mettete un pò di teflon
![](Faidate/Manometro_europiccola/DSC_4843.JPG)
avvitate con una chiave da 14 posizionata sul dado del
manometro
![](Faidate/Manometro_europiccola/DSC_4844.JPG)
non stringere assolutamente il raccordo, danneggerete la
guarnizione e il raccordo
![](Faidate/Manometro_europiccola/DSC_4846.JPG)
nel caso di europiccola anni 80, durante l'avvitamento,
il manometro tende a toccare la caldaia, in questo caso togliete la
protezione
![](Faidate/Manometro_europiccola/DSC_4845.JPG)
avvitate il manometro e poi rimettete la protezione
Nel caso non disponete del raccordo da 11 mm, dovete
sostituire l'attacco superiore del vetro.
L’operazione di sostituzione non è particolarmente complicata e può essere effettuata
senza attrezzature particolari
MATERIALE
OCCORRENTE:
-
MANOMETRO (69 - cod. 453040)
-
RACCORDO MANOMETRO (68 - cod. 3120104)
-
GUARNIZIONE SILICONE (64 - cod. 362021)
-
ATTACCO SUPERIORE VETRO LIVELLO MOD. PROFESSIONAL (59 - cod.
31111441)
-
GUARNIZIONE SILICONE (64 - cod. 362021)
-
RONDELLA (65 - cod. 313003)
DADO (66 - cod. 313525) |
![CIMG3718.JPG](manometro_ep_file/image006.jpg)
|
ISTRUZIONI |
![021.JPG](manometro_ep_file/image008.jpg)
|
![CIMG2049.JPG](manometro_ep_file/image010.jpg)
|
![CIMG2050.JPG](manometro_ep_file/image012.jpg)
|
Rimuovere il gruppo svitando i due bulloni con una chiave da 10 mm
|
Togliere il coprilivello in plastica aiutandosi con un
giravite
|
Togliere il tappo livello con un giravite. Se lo inclinate e lo posizionate
verso l’esterno della scanalatura eviterete di rovinarloe
|
![CIMG2051.JPG](manometro_ep_file/image014.jpg)
|
![CIMG2052.JPG](manometro_ep_file/image016.jpg)
|
![s01.JPG](manometro_ep_file/image018.jpg)
|
Svitate le ghiere che stringono il vetro con una chiave da 16
mm
|
Ruotate il vetro con le dita e spingetelo verso l’alto
|
Procuratevi una chiave poligonale sagomata da 16 mm
|
![s02.JPG](manometro_ep_file/image020.jpg)
|
![s03.JPG](manometro_ep_file/image022.jpg)
|
![s04.JPG](manometro_ep_file/image024.jpg)
|
Svitate il dado situato all’interno della caldaia
|
Rimuovete l’attacco superiore del vetro livello
|
Il dado e la rondella si trovano all’interno della caldaia,
la ghiera e la guarnizione siliconica all’esterno
|
![r02.JPG](manometro_ep_file/image026.jpg)
|
![r03.JPG](manometro_ep_file/image028.jpg)
|
![r04.JPG](manometro_ep_file/image030.jpg)
|
Preparate il nuovo attacco superiore (modello professional)
e a garanzia della tenuta usate una nuova guarnizione, rondella e dado
|
Aiutandovi con le dita posizionate dado e rondella
all’interno della caldaia
|
Avvitate l’attacco alla caldaia dopo aver inserito la
guarnizione siliconica
|
![r05.JPG](manometro_ep_file/image031.jpg)
|
![CIMG3720.JPG](manometro_ep_file/image033.jpg)
|
![CIMG3721.JPG](manometro_ep_file/image035.jpg)
|
Stringete con la chiave, tenendo fermo l’attacco superiore
del vetro con una punta o giravite
|
Verificate che l’attacco sia ben stretto, rimontate il vetro
livello, inserire la guarnizione siliconica
|
Avvitate il raccordo manometro con le mani senza stringerlo
|
![CIMG3723.JPG](manometro_ep_file/image037.jpg)
|
![CIMG3724.JPG](manometro_ep_file/image039.jpg)
|
![CIMG3221.JPG](manometro_ep_file/image041.jpg)
|
Usare del teflon per garantire la tenuta
|
Avvitare il manometro sul raccordo con una chiave da 14 mm
|
Avvitare il manometro fino a posizionarlo correttamente
|
|
